【SVM】理论与实现



2017年09月28日    Author:Guofei

文章归类: 0x21_有监督学习    文章编号: 222

版权声明:本文作者是郭飞。转载随意,但需要标明原文链接,并通知本人
原文链接:https://www.guofei.site/2017/09/28/svm.html


本文涉及以下内容

  • SVM模型原理
  • confusion matrix的实现
  • 用pickle保存和加载模型

简介

SVM的优势是可以解决小样本非线性高维模式识别的问题1

SVM建立在统计学习理论中的VC维理论结构风险最小理论的基础上,根据有限样本信息在模型的复杂性(即对特定训练样本的学习精度)和学习能力(即无错误地识别任意样本的能力)之间寻求最佳折中
数据点是n维实空间的点,希望把这些点用一个n-1维的超平面分开。这类分类器叫做线性分类器
有很多分类器符合这种要求。但是我们还希望找到最佳分割平面,也就是使得两个类的数据点间隔最大的那个平面。

优缺点

优点

  • 泛化性高
  • 小样本也可以
  • 可以解决高维问题
  • 可以解决非线性问题
  • 鲁棒性:不需要微调
  • 计算简单,理论完善:基于VC推广理论框架
  • 与传统统计理论相比,统计学习理论基本不涉及概率测度的定义和大数定律
  • 建立了有限样本学习问题的统一框架
  • 避免了神经网络的网络结构选择、过学习、欠学习以及局部最小值问题

缺点

  • 对缺失数据敏感
  • kernel 的选择

算法原理

1. 若干定义

feature vector: $x\in \mathcal X=R^n$
target: \(y\in \mathcal Y = \{ +1 , -1\}\)

函数间隔
给定数据集T和超平面$(w,b)$,超平面$(w,b)$关于样本点$(x_i,y_i)$的函数间隔为:
$\hat \gamma_i=y_i(w x_i+b)$
超平面$(w,b)$关于数据集T的函数间隔为:
$\gamma=\min\limits_{i=1,…,N}\hat \gamma_i$
几何间隔
$\gamma_i=\dfrac{\hat\gamma_i}{\mid\mid w\mid\mid}$
$\gamma=\dfrac{\hat\gamma}{\mid\mid w\mid\mid}$

2. 间隔最大化

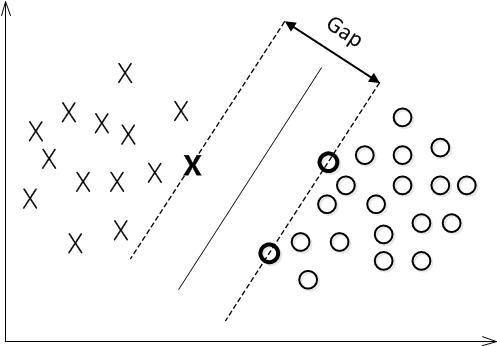

svm1

我们希望找到一条直线,使得 所有的间隔中最小的那些最大化
也就是:
$\max\limits_{w,b} \gamma$
s.t.$y_i(\dfrac{w}{\mid\mid w\mid\mid} x_i+\dfrac{b}{\mid\mid w\mid\mid})\geq \gamma, i=1,2,…,N$

等价于:
$\max\limits_{w,b} \dfrac{\hat\gamma}{\mid\mid w \mid\mid}$
s.t. $y_i(wx_i+b)\geq \hat\gamma, i=1,2,…,N$

因为$\hat\gamma$和$\mid\mid w \mid\mid$可以等比例变化,所以取$\hat\gamma=1$,问题变成:
$\min\limits_{w,b} \mid\mid w\mid\mid^2 /2$
s.t. $y_i(wx_i+b)-1\geq 0, i=1,2,…N$

可以证明,对于线性可分的样本集T, 最优解存在且唯一2

3. 最优化求解

算法是 拉格朗日对偶法

Primal form(原问题)
$\min\limits_{w,b} \mid\mid w\mid\mid^2 /2$
s.t. $y_i(w\cdot x_i+b)-1\geq 0, i=1,2,…,N$

Dual from(对偶问题)
$\max Q(\alpha)=\sum\limits_{i=1}^N \alpha_i -0.5\sum\limits_{i=1}^N\sum\limits_{j=1}^N\alpha_i\alpha_j y_i y_j (x_i \cdot x_j)$
s.t. \(\left\{ \begin{array}{ccc} \sum\limits_{i=1}^N \alpha_iy_i=0\\ \alpha_i \geq 0 \end{array}\right. i=1,2,...,N\)

Decision function
$f(x)=sgn(\sum\limits_{i=1}^N \alpha^* y_i (x\cdot x_i)+b^* )$
$w^* = \sum\limits_{i=1}^N \alpha_i^* x_i y_i$
$b^* =-0.5 w^* \cdot (x_r+x_s)$

附:对偶问题的推导

原问题的拉格朗日函数是
$L(w,b,\alpha)=\mid\mid w\mid\mid^2 /2-\sum\limits_{i=1}^N \alpha_i[y_i(wx_i+b)-1]$

问题转化为$\max\limits_{\alpha}\min\limits_{w,b} L(w,b,\alpha)$

然后,求min那部分,用导数为0去算,然后带回去,就能得到对偶问题形式了。

trick

1. outlier

如果support vector 里存在 outlier 的话,其影响就很大3
可能使超平面对于outlier非常敏感,甚至变成线性不可分问题。
为了处理这种情况,SVM 允许数据点在一定程度上偏离一下超平面。

对每个样本点$(x_i,y_i)$引入一个松弛变量$\xi_i \geq 0$,问题变成:
$\min\limits_{w,b,\xi} 1/2\mid\mid w\mid\mid^2+C\sum\limits_{i=1}^N \xi_i $
s.t. \(\left\{ \begin{array}{ccc} y_i(w\cdot x_i+b)\geq 1-\xi_i\\ \xi_i\geq 0 \end{array}\right. i=1,2,...,N\)

算法仍然是 拉格朗日对偶法
$\max Q(\alpha)=\sum\limits_{i=1}^N \alpha_i -0.5\sum\limits_{i=1}^N\sum\limits_{j=1}^N\alpha_i\alpha_j y_i y_j (x_i \cdot x_j)$
s.t. \(\left\{ \begin{array}{ccc} \sum\limits_{i=1}^N \alpha_iy_i=0\\ 0\leq\alpha_i \leq C \end{array}\right. i=1,2,...,N\)

2. hinge loss function

上面的优化问题等价于:
$\min\limits_{w,b} \sum\limits_{i=1}^N[1-y_i(wx_i+b)]_ + +\lambda \mid\mid w \mid\mid^2$

其中,定义了合页损失函数(hinge loss function):
\([z]_ + =\left\{ \begin{array}{}z,&z>0\\ 0,&z\leq 0 \end{array}\right.\)

从上面的推导可知,$\lambda$ 越大,越倾向于把模型分开。$\lambda$越小,会有更多的跨越边界的点

3. 核函数

在解决非线性问题时,可以把数据映射到高维空间3, 并且用Kernel去做这个映射会比较方便。

核函数
$\mathcal X$是输入空间,$\mathcal H$是希尔伯特空间4,
存在映射$\phi(x):\mathcal{X \to H}$,
使得$\forall x,z \in \mathcal X ,\space K(x,z)=\phi(x) \cdot \phi(z)$

在这种定义下,对偶问题变成:
$\max Q(\alpha)=\sum\limits_{i=1}^N \alpha_i - 1/2 \sum\limits_{i=1}^N \sum\limits_{j=1}^N \alpha_i\alpha_jy_iy_jK(x_i,x_j)$
s.t. \(\left\{ \begin{array}{ccc} \sum\limits_{i=1}^N \alpha_iy_i=0\\ 0\leq\alpha_i \leq C \end{array}\right. , i=1,2,...,N\)

Decision function
$f(x)=sgn(w^* \cdot \Phi(x)+b^* )$
$=sgn(\sum\limits_{i=1}^N \alpha^* y_i \Phi(x_i)\Phi(x)+b^* )$
$=sgn(\sum\limits_{i=1}^N\alpha^* y_i K(x_i,x)+b^* )$
$w^* = \sum\limits_{i=1}^l \alpha_i^* y_i \Phi (x_i)$
$b^* = y_j-\sum\limits_{i=1}^N\alpha^* y_i K(x_i,x_j)$

kernel有以下几种:

  1. 多项式核$k(x_1,x_2)=(<x_1,x_2>+R)^d$
  2. 高斯核$k(x_1,x_2)=\exp(-\dfrac{||x_1-x_2||^2}{2\sigma^2})$
    高斯核把原始空间映射到无穷维空间,
    • $\sigma$很大时,高次特征衰减很快,近似相当于低维空间
    • $\sigma$很小时,可以将任意数据线性可分,但会带来严重的过拟合问题
  3. 线性核$k(x_1,x_2)=<x_1,x_2>$,就是线性SVM,为了编程时形式上的统一

支持向量机与神经网络

(上文Kernel部分的 Decision Function抄录下来)
$f(x)=sgn(w^* \cdot \Phi(x)+b^* )$
$=sgn(\sum\limits_{i=1}^N \alpha^* y_i \Phi(x_i)\Phi(x)+b^* )$
$=sgn(\sum\limits_{i=1}^N\alpha^* y_i K(x_i,x)+b^* )$
$w^* = \sum\limits_{i=1}^l \alpha_i^* y_i \Phi (x_i)$
$b^* = y_j-\sum\limits_{i=1}^N\alpha^* y_i K(x_i,x_j)$

发现可以写成很像神经网络的形式

svm2

SVR

Vapnik等人在SVM分类的基础上引入了 不敏感损失函数 ,从而得到了回归型支持向 量机(Support Vector Machine for Regression,SVR)。
SVM应用于回归拟合分析时,其基本思想不再是寻找一个最优分类面使得两类样本分开,而是寻找一个最优分类面使得 所有训练样本离该最优分类面的误差最小

primal form
$\min 0.5\mid\mid w\mid\mid^2+C\sum\limits_{i=1}^N(\xi_i+\xi_i^* )$
s.t.\(\left\{\begin{array}{ccc} y_i-w\cdot \Phi(x_i)-b\leq \varepsilon+\xi_i\\ -y_i+w\cdot\Phi(x_i)+b\leq \varepsilon+\xi_i^* \\ \xi_i\geq0\\ \xi_i^* \geq0 \end{array}\right., i=1,2,...N\)

Dual form
$\max\limits_{\alpha,\alpha^* } -0.5\sum\limits_{i=1}^N\sum\limits_{i=1}^N(\alpha_i-\alpha_i^* )(\alpha_j-\alpha_j^* )K(x_i,x_j)-\sum\limits_{i=1}^N(alpha_i+\alpha_i^* )\varepsilon+\sum\limits_{i=1}^N(\alpha_i-\alpha_i^* )y_i$
s.t.\(\left\{\begin{array}{ccc} \sum\limits_{i=1}^N(\alpha_i-\alpha_i^* )=0\\ 0\leq\alpha_i\leq C\\ 0\leq\alpha_i^* \leq C \end{array}\right., i=1,2,...N\)

Decision function
$f(x)=\sum\limits_{i=1}^N(\alpha_i-\alpha_i^* )K(x_i,x)+b^* $
$w^* =\sum\limits_{i=1}^N(\alpha_i-\alpha_i^* )\Phi(x_i)$
$b=…$

Python示例

from sklearn import datasets
dataset=datasets.load_iris()

from sklearn import svm
clf=svm.SVC()
clf.fit(dataset.data,dataset.target)
clf.predict(dataset.data)#判断数据属于哪个类别
clf.score(dataset.data,dataset.target)#准确率
model.support_vectors_# get support vectors
model.support_# get indices of support vectors
model.n_support_# get number of support vectors for each class
model.decision_function_shape='ovo'
dec = model.decision_function([[0.6,1]])
#如果有n个类,那么上面的dec有n(n-1)/2列

model.decision_function_shape='ovr'
dec = model.decision_function([[0.6,1]])
#dec有n列

Python 实现2

1. 生成数据

随机地生成数据5

import numpy as np
import pandas as pd
from scipy.stats import uniform
x1 = uniform.rvs(loc=0, scale=1, size=100)
x2 = uniform.rvs(loc=0, scale=2, size=100)
data = pd.DataFrame({'x1': x1, 'x2': x2})
data['y'] = (data['x1'] + 0.5 * data['x2'] < 1) * 1

2. 数据可视化

import matplotlib.pyplot as plt
plt.plot(data[data.y == 1]['x1'], data[data.y == 1]['x2'], '.')
plt.plot(data[data.y == 0]['x1'], data[data.y == 0]['x2'], '.')
plt.show()


3. 选取训练集和测试集

from numpy.random import shuffle  # 引入随机函数
n=data.shape[0]
mac=np.arange(n)#掩码,用于随机打乱顺序
shuffle(mac)  # 随机打乱数据
data=data.loc[mac]
data_train = data.iloc[:int(0.8*n),:]  # 选取80%为训练数据
data_test = data.iloc[int(0.8*n):,:]  # 选取20%为测试数据

x_train = data_train.loc[:,['x1','x2']]
y_train = data_train.loc[:, 'y']#svm的y需要输入1darray
x_test = data_test.loc[:,['x1','x2']]
y_test = data_test.loc[:, ['y']]

这段代码不算太美丽,以后看看能不能改进

4. 模型计算

from sklearn import svm
model = svm.SVC()
model.fit(x_train, y_train)

5. 混淆矩阵

from sklearn import metrics

cm_train = metrics.confusion_matrix(y_train, model.predict(x_train))  # 训练样本的混淆矩阵
cm_test = metrics.confusion_matrix(y_test, model.predict(x_test))  # 测试样本的混淆矩阵
print(cm_train)
print(cm_test)

6. 模型保存

import pickle
pickle.dump(model, open('svm.model', 'wb'))
# 以后可以通过下面语句重新加载模型:
# model = pickle.load(open('../tmp/svm.model', 'rb'))

下次加载后,也不需要sklearn这个包了

一个多分类的案例

1. 随机生成数据并画图

import numpy as np
import pandas as pd
from scipy.stats import uniform
import matplotlib.pyplot as plt

x1 = uniform.rvs(loc=0, scale=1, size=1000)
x2 = uniform.rvs(loc=0, scale=2, size=1000)
data = pd.DataFrame({'x1': x1, 'x2': x2})
data['y'] = 0
data.loc[data['x1'] + 0.5 * data['x2'] > 0.7, 'y'] = 1
data.loc[data['x1'] + 0.5 * data['x2'] > 1.3, 'y'] = 2
plt.plot(data[data.y == 0]['x1'], data[data.y == 0]['x2'], '.')
plt.plot(data[data.y == 1]['x1'], data[data.y == 1]['x2'], '.')
plt.plot(data[data.y == 2]['x1'], data[data.y == 2]['x2'], '.')
plt.show()
print(data['y'].value_counts())


还有print的内容:

1    520
2    266
0    214

显示这个的原因是,有可能有某个类数量很少,导致test或train中没有这个类。
解决方法:

  1. 从业务或数据角度去解决。
  2. 每个类分别取test和train

2. 画图

略过

3. 选取训练集和测试集

这里想保证每个类都有80%数据选入train,代码这样改:

from numpy.random import shuffle  # 引入随机函数
n=data.shape[0]
mac=np.arange(n)#掩码,用于随机打乱顺序
shuffle(mac)  # 随机打乱数据
data=data.loc[mac]

data_train=pd.DataFrame()
data_test=pd.DataFrame()
for i , t in data.groupby(data.loc[:,'y']):
    n_temp=t.shape[0]
    data_train=pd.concat([data_train,t.iloc[:int(0.8*n_temp)]])
    data_test=pd.concat([data_test,t.iloc[int(0.8*n_temp):]])

这里用了几个技巧,你可以想想自己能不能写出来

4. 模型计算

from sklearn import svm
model = svm.SVC()
model.fit(data_train.loc[:,['x1','x2']], data_train.loc[:,'y'])

5. 混淆矩阵

from sklearn import metrics

cm_train = metrics.confusion_matrix(data_train.loc[:,'y'], model.predict(data_train.loc[:,['x1','x2']]))  # 训练样本的混淆矩阵
cm_test = metrics.confusion_matrix(data_test.loc[:,'y'], model.predict(data_test.loc[:,['x1','x2']]))  # 测试样本的混淆矩阵
print(cm_train)
print(cm_test)

6. 模型保存

没变化

7. 模型应用

model.predict(data_test.loc[:,['x1','x2']])#预测

model.support_vectors_# get support vectors
model.support_# get indices of support vectors
model.n_support_# get number of support vectors for each class
model.decision_function_shape='ovo'
dec = model.decision_function([[0.6,1]])

如果有n个类,那么上面的dec有n(n-1)/2列

model.decision_function_shape='ovr'
dec = model.decision_function([[0.6,1]])

dec有n列

SVR

生成模拟数据

import sklearn.svm as svm
import numpy as np
from scipy import stats
rv=stats.uniform(loc=0,scale=9)
n_samples=1000
X=rv.rvs(size=(n_samples,1))
Y=0.5*np.sin(X[:,0])+0.2+stats.norm(loc=0,scale=0.1).rvs(size=n_samples)

训练

model=svm.SVR(epsilon=0)#如果不确定epsilon大小,就设置为0
model.fit(X,Y)
y_hat=model.predict(X)

画图

import matplotlib.pyplot as plt
plt.plot(X,Y,'.')
plt.plot(X,y_hat,'.r')
plt.show()
